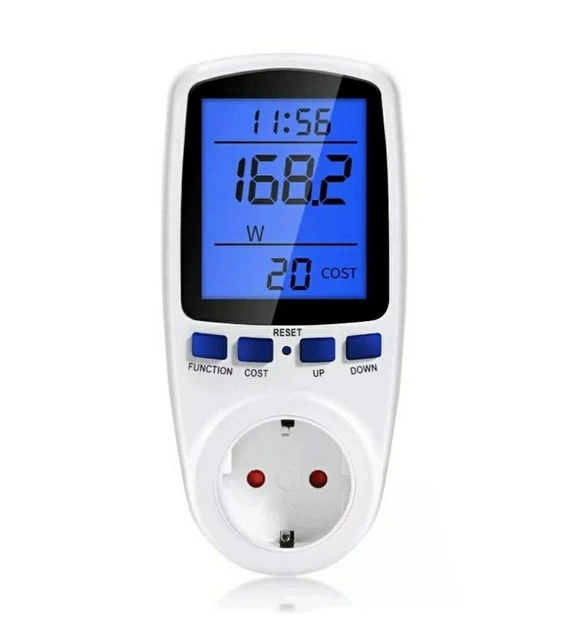

Ватметр Енергометр Вольтметр лічильник енергії STRUM CAT 2 з підсвіткою

Інструкція з використання побутового ваттметра STRUM CAT 2 з підсвіткою

Опис пристрою:
Ваттметр — це прилад для вимірювання споживання та розрахунку вартості енергії, споживаної побутовими пристроями. Це фактично лічильник спожитої електроенергії, який дозволяє виміряти споживання конкретного приладу, помножити його на вартість одиниці електроенергії і отримати вартість роботи пристрою.

Налаштування вартості електроенергії:

Утримуйте кнопку COST протягом 3 секунд.
На третьому рядку дисплея з’являться цифри "00.00".
Переміщайтесь між цифрами за допомогою кнопки FUNCTION.
Змінюйте значення цифр кнопками UP (збільшення) та DOWN (зменшення).

Вимірювані параметри:

Потужність (Вт)
Ток (A)
Напруга (V)
Частота (Hz)
Коефіцієнт потужності (PF)
Лічильник вартості спожитої електроенергії

Спосіб застосування:

Підключіть ваттметр до розетки електропостачання 220 В.
Вставте прилад, споживання якого хочете виміряти, в роз’єм ваттметра.
Для перемикання між режимами натискайте кнопку FUNCTION.
Якщо на дисплеї відображаються неправильні дані або кнопки не реагують, виконайте скидання, натиснувши відповідну кнопку RESET.

Режими відображення:

Режим 1: Час / Потужність (Вт) / Вартість

Час: час роботи пристрою. Перші 2 години відображаються хвилини, з 2 години — години.
Потужність (Вт): поточне споживання потужності в межах від 0,0 Вт до 9999 Вт.
Вартість: вартість спожитої електроенергії, яку можна налаштувати від 0,00 до 9999 у.о.

Режим 2: Час / Сумарне споживання

Час: час роботи пристрою.
Сумарне споживання: кількість спожитої енергії в кВт⋅год (від 0,0 до 9999 кВт⋅год).
Дні: кількість днів, протягом яких проводились вимірювання.

Режим 3: Час / Напруга (В) / Частота (Гц)

Час: час роботи пристрою.
Напруга (В): поточна напруга в мережі (від 0,0 В до 9999 В).
Частота (Гц): частота струму в мережі (від 0,0 Гц до 9999 Гц).

Режим 4: Час / Сила струму (A) / Коефіцієнт потужності (PF)

Час: час роботи пристрою.
Сила струму (A): сила струму, споживана пристроєм (від 0,0 А до 9999 А).
Коефіцієнт потужності (PF): коефіцієнт потужності в межах від 0,0 до 1,00.

Режим 5: Час / Мінімальна потужність

Час: час роботи пристрою.
Мінімальна потужність (Вт): мінімальне зафіксоване споживання потужності (від 0,0 Вт до 9999 Вт).

Режим 6: Час / Максимальна потужність

Час: час роботи пристрою.
Максимальна потужність (Вт): максимальне зафіксоване споживання потужності (від 0,0 Вт до 9999 Вт).

Режим 7: Час / Ціна

Час: час роботи пристрою.
Ціна: вартість спожитої електроенергії, яку можна налаштувати в межах від 0,0 кВт⋅год до 9999 кВт⋅год.

Індикатор перевантаження:
Коли прилад підключений до мережі з навантаженням більше 3680 Вт, на дисплеї з'являється попередження "OVERLOAD" і лунає звуковий сигнал.

Налаштування вартості кВт⋅год:

Перейдіть в режим 7.
Утримуйте кнопку COST протягом 3 секунд, поки третій рядок дисплея не почне блимати.
Використовуйте кнопку FUNCTION для переміщення між цифрами.
Змінюйте цифри за допомогою кнопок UP (по одиниці більше) та DOWN (по одиниці менше). Кнопки UP та DOWN не працюють поза режимом налаштування.

Технічні характеристики:

Робочий вольтаж: 230 В, 50 Гц
Максимальна робоча сила струму: 16 А
Діапазон напруги: 180 В – 250 В
Діапазон часу: від 0 сек до 9999 днів
Діапазон потужності: від 0 Вт до 9999 Вт
Діапазон струму: від 0 А до 9999 А
Діапазон частоти: від 0 Гц до 9999 Гц
Максимальне навантаження: 3680 Вт
Пристрій оснащений батареєю (3.6 V Ni-Mh) для збереження даних.

Комплектація:

Розетка з лічильником електроенергії, енергометр ваттметр побутовий STRUM CAT 2 — 1 шт.
Інструкція російською мовою.

Увага! Не перевищуйте максимально допустиму потужність підключеного навантаження. Лічильник призначений лише для роботи в мережах 220-250 В, 50 Гц. Максимальна потужність підключеного навантаження — 3,5 кВт (16 А). Діапазон вимірювання лічильника від 0 Вт до 3680 Вт. Експлуатація лічильника електроенергії дозволена лише в сухих і обігріваються приміщеннях. Дотримуйтесь запобіжних заходів при підключенні електричних приладів.
